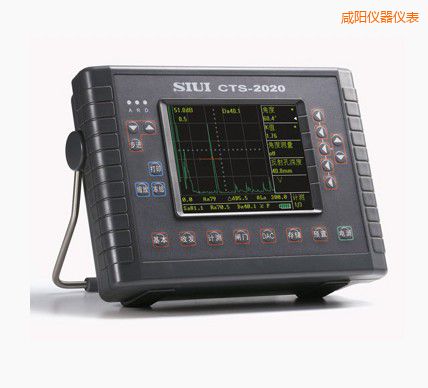

CTS-2020/CTS-2030數字超聲波探傷儀特點：
•不斷創新，努力達至一流境界是我司的一貫宗旨。CTS-2020采用嵌入式計算機系統和超大規模現場可編程集成電路設計，把大型超聲儀器所具備的優良性能壓縮到極小的空間；高達62dB的探傷靈敏度余量滿足各種探傷需求；最新的彩色TFT液晶顯示屏帶給你最佳的讀測效果；簡便的界面波跟蹤功能適用于水浸法探傷；再配以DAC、大容量存儲器、USB接口等新技術、新功能，使CTS-2020成為一臺小巧輕便卻性能卓越的超聲探傷儀。此外，彩色TFT液晶屏快速的響應時間，確保快速掃查回波也顯示無遺；輕觸式鍵盤性能可靠、手感舒適；突出的電磁兼容設計技術使儀器的現場抗干擾能力大大加強。
•小型輕便、美觀實用、中英文菜單、操作簡便、功能強大。這一切，體現SIUI一貫的設計理念：簡單實用方便可靠，性能指標和功能更上一層樓。

CTS-2020/CTS-2030數字超聲波探傷儀功能：
• 最高采樣速率240MHz，測量分辨力0.1mm，最小顯示范圍5mm
• 工作頻率范圍 0.5～10MHz，超聲波 探傷儀，靈敏度余量高達62dB
• USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存，ut超聲波探傷，打印探傷報告
• 脈沖重復頻率可調，避免在探傷過程中出現混響信號
• 界面波跟蹤功能，超聲波相控陣，通過A、B閘門間的邏輯關系，容易實現水浸法探傷或精確測厚
• 峰值記憶功能，有助于對工件進行快速掃查和測量
• 完善的DAC曲線功能，方便進行回波價
• 具有測量探頭角度（K值）的功能
• 大容量存儲器可存儲高達500個數據集，包括波形、曲線、參數、探傷報告等
• 菜單語言：中、英文二種，操作過程文字信息提示
• 高亮度彩色TFT液晶顯示屏帶來最佳的讀測效果
• 10種波形顏色和字符顏色自由選擇
• 大容量鋰電池可連續工作6小時以上

CTS-2020/CTS-2030數字超聲波探傷儀應用：
薄板探測：

CTS-2020具有很好的近區分辨力，非常適合鍛件近區缺陷的檢測和壓力容器、管道的壁厚測量。
圖示為1.2mm鋼板的底面回波

焊縫檢測：

CTS-2020完善的DAC曲線和回波比較功能，令回波評價工作更輕松、更方便、更準確
圖示為焊縫的缺陷回波與一組DAC曲線。

斜探頭探傷時，超聲波探傷儀怎么看，可對缺陷進行精確測試

通過數字儀器的強大功能，可以對缺陷進行精確定位
圖示為斜探頭探測距表面40mmΦ1.6的波形圖

跟蹤功能：

CB閘門跟蹤功能，鋼結構超聲波探傷儀，容易實現水浸法探傷或精確測厚
圖示為B閘門跟蹤功能示意圖。

CTS-2020/CTS-2030數字超聲波探傷儀技術參數：

項目	單位	技術數據
衰減器誤差	dB	每12±1
垂直線性誤差	%	≤3
動態范圍	dB	≥30
探傷靈敏度余量	dB	≥62
遠區分辨力	dB	≥26
水平線性誤差	%	≤0.5
電噪聲電平	%	≤20（1 ~ 4MHz）
工作頻率范圍	MHz	0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10兩檔可選
脈沖重復頻率		分10檔可調（20 ~ 500Hz可調，超聲波探傷機，探測范圍≤1500mm時，約20Hz ~ 500Hz；探測范圍＞1500mm時，約20Hz ~ 200Hz）
薄板分辨力	mm	≤3（5C10N 探頭）
探測范圍	mm	0 ~ 6000 (鋼縱波)，連續可調，邯鄲超聲波探傷儀，最小顯示范圍5 mm
脈沖移位	mm	-10 ~ 1000 (鋼縱波)
探頭零點	μs	0 ~ 200
材料聲速	m/s	1000 ~ 9999
阻尼		低 / 高
抑制	%	0 ~ 80
檢波方式		負向檢波 / 正向檢波 / 雙向檢波 / 濾波 / RF
增益調節	dB	0 ~ 110；分 0.5 / 2 / 6 / 12步進調節
USB接口		1個USB接口，可實現儀器內部存儲數據、數據波形向U盤的轉存，汕超研究所探傷儀，打印探傷報告
打印機		可配用HP-1020、HP-1120、Canon-S100SP打印機
DAC曲線		最多能記錄10個回波參考點并逐段顯示；可改變DAC 3線間dB距離；可以插入回波參考點或對選定的回波參考點進行修正
存儲		500組數據集，超聲波探傷儀 價格，包括儀器設置、探傷狀態和回波圖形等
監視閘門		2個獨立的測量閘門，B閘門可設定為界面波跟蹤閘門模式
報警信號		聲光報警（內接蜂鳴器和面板LED發光二極管）
測量點選擇		閘門內最高波的峰值或第1回波的前沿
回波評價		聲程、水平距離、垂直距離、幅值、dB差值顯示
A型回波凍結		凍結探傷畫面
縮放		選擇正常和放大兩種顯示模式
峰值記憶		可選擇回波峰值記憶顯示，背景峰值波形以不同顏色表示
顯示屏		高亮度5.7"彩色TFT液晶顯示屏, 320×240像素
工作時間	h	≥6 （與背景光亮度有關）
工作電壓	V	6 ~ 9 DC (外部電源)；6.0 ~ 8.4 (電池)
工作溫度	℃	-10 ~ 40
重量	Kg	約1.68（不含電池）
尺寸	mm	260 × 78 × 180 (長×寬×高)
