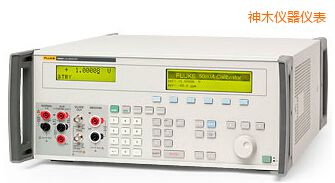

神木多功能多產品校準器-5080A-美國FLUKE
最經濟的模擬和數字儀表校準解決方案
·
強大的電壓和電流驅動能力
·
創新的反向電壓的保護電路
·
適合多種儀表校準工作，包括模擬儀表以及 3 ½位 和 4 ½ 位數字多用表
·
可選的 5080/CAL 軟件，有中文界面，，簡單易用，，方便地實現半自動校準和管理
5080A 多產品校準器為模擬和數字儀器校準提供了精確而經濟的解決方案。強大的電壓和電流驅動能力使得模擬儀表的校準簡單而又準確。內置的保護電路可防止意外的反向輸入電壓而損壞。
簡單易用的多功能校準器可以校準多種儀表，其中包括：
·
模擬儀表
·
開關板儀表
·
數字多用表
·
功率表
·
鉗型表（需線圈選件）
·
兆歐表（選件）
·
200 MHz 以下的示波器（選件）
·
…以及更多
5080CAL校準程序使您能夠?qū)崿F(xiàn)半自動化的標準，提高工作效率，減小校準時的誤操作，標準化校準步驟，并且可以做到無紙記錄校準結果，生成校準報告等。5080A 多產品校準器最突出的優勢在于，能夠以最經濟的價格建立一個基本的電學校準實驗室。
精密、可靠的校準
5080A
多產品校準器具有強大的電壓和電流驅動能力，可精確、可靠地校準常用儀表。5080A 校準器的交流/直流電壓的最大負荷電流高達 800 mA，交流/直流電流的最大負荷電壓高達 50 V，能夠輕松地校準各種各樣的模擬儀表。
選件和附件可以覆蓋更多校準所需
通過使用選件和附件，您可以使用
5080A 多產品校準器來校準更多類型的儀表，包括：
·
鉗型表。通過 9100-200 10/50 匝線圈和 5500A/COIL 50 匝電流線圈，5080A 能夠校準廣泛應用的鉗型表，電流可高達 1000 A。
·
示波器。示波器校準選件可快速、簡便、經濟地實現 200 MHz 示波器的校準。驗證動態響應、帶寬、時基、觸發功能和輸入電阻等。
·
兆歐表。此選件可實現高達 18 G Ω 的大電阻以及高壓電阻的校準輸出。它還可以校準導通表。
保護電路可防止意外損壞
意外施加到校準器輸出端的電壓會造成儀器的嚴重?fù)p壞，從而造成昂貴的維修費用。校準器輸出端的電氣保護對于日常工作至關重要。5080A 校準器特別設計了創新的保護電路，可最大程度防止被反向輸入電壓所損壞，所以您可以更放心地使用。
最強大的電壓和電流驅動能力
在福祿克計量校準部的多產品和多功能系列校準器中，5080A
具有最高的順從電壓和電流。因此，對于需要較高驅動能力的模擬儀表和儀器來說，5080A 是一種理想的解決方案。
|
最高順從電壓和順從電流
|
|
功能
|
|
型號
|
直流電壓
|
交流電壓
|
直流電流
|
交流電流*
|
|
5080A
|
600 mA
|
800 mA
|
50 V
|
44 V
|
|
9100
|
20 mA
|
20 mA
|
4 V
|
4 V
|
|
5500A
|
10 mA
|
10 mA
|
4.5 V
|
3 V
|
|
5520A
|
10 mA
|
10 mA
|
7 V
|
5 V
|
|
5700A
|
50 mA
|
50 mA
|
10V
|
7 V
|
|
5720A
|
50 mA
|
50 mA
|
10V
|
7 V
|
* 需打開交流 LCOMP
5080A 多產品校準器可實現半自動化校準，以提高效率
通過程序，可實現半自動化校準以及校準數據處理以及生成報表。
· 5080/CAL。 5080/CAL 軟件和 5080A 校準器配合，可以校準模擬式和數字式儀表。使用該軟件，您可以輕松、經濟地實現半自動化校準、資產管理、數據處理和打印報表。
·
已經有福祿克MET/CAL校準軟件的用戶也可以用這個軟件實現對5080A的控制。
滿足您需要的解決方案，來自校準行業的領先者
福祿克計量校準是一個著名品牌，以其精密、可靠、高質量的產品聞名世界。福祿克計量校準部長期以來一直是直流和低頻交流校準領域的領導者，在溫度、壓力、電氣安全、過程校準和射頻校準也得到了廣泛的認可。福祿克公司計量校準部提供校準器、標準器、軟件、服務、支持和培訓，實現校準實驗室中所需的一整套解決方案。
電壓和電流技術指標
技術指標為1年期，tcal ± 5 °C下的技術指標
|
直流電壓
|
|
量程
|
技術指標(%輸出+μV)
|
分辨力
|
最大負荷
|
|
0 mV～329.999 mV
|
0.013 % + 10
|
1μV
|
60Ω，輸出阻抗
|
|
0 V～3.29999 V
|
0.01 % + 15
|
10μV
|
300 mA
|
|
0 V～32.9999 V
|
0.01 % + 150
|
100μV
|
600 mA
|
|
10 V～101.999 V
|
0.012 % + 1500
|
1 mV
|
300 mA
|
|
30 V～329.999 V
|
0.012 % + 1500
|
1 mV
|
120 mA
|
|
100 V～1020.00 V
|
0.012 % + 5500
|
10 mV
|
40 mA
|
|
直流電流*
|
|
量程
|
技術指標(%輸出+μA)
|
分辨力
|
最大順從電壓
|
|
0μA～329.99μA
|
0.075 % + 0.1
|
10 nA
|
9V
|
|
0 mA～3.2999 mA
|
0.065 % + 0.25
|
0.1μA
|
9V
|
|
0 mA～32.999 mA
|
0.05 % + 1.25
|
1μA
|
50 V
|
|
0 mA～329.99 mA
|
0.05 % + 16.5
|
10μA
|
35 V
|
|
0 A～1.0999 A (3 A量程)
|
0.15 % + 220
|
100μA
|
6 V
|
|
1.1 A～2.9999 A
|
0.19 % + 220
|
100μA
|
6 V
|
|
0 A～10.999 A ( 20 A量程)
|
0.25 % + 2500
|
1 mA
|
4 V
|
|
11 A～20.500 A
|
0.5 % + 3750
|
1 mA
|
4 V
|
*最大感性負載：2.5 H
|
交流電壓正弦波
|
|
量程
|
頻率
|
技術指標(%輸出+μV)
|
分辨力
|
最大負荷
|
|
1.00 mV～32.99 mV
|
45 Hz～65 Hz
|
0.33 % + 60
|
10μV
|
60Ω，輸出阻抗
|
|
65 Hz～1 kHz
|
0.34 % + 60
|
|
33 mV～329.99 mV
|
45 Hz～65 Hz
|
0.15 % + 60
|
10μV
|
60Ω，輸出阻抗
|
|
65 Hz～1 kHz
|
0.16 % + 60
|
|
0.33 V～3.2999 V
|
45 Hz～65 Hz
|
0.10 % + 180
|
100μV
|
300 mA
|
|
65 Hz～1 kHz
|
0.11 % + 180
|
|
3.3 V～32.999 V
|
45 Hz～65 Hz
|
0.10 % + 1800
|
1 mV
|
800 mA
|
|
65 Hz～1 kHz
|
0.12 % + 1800
|
|
33 V～101.99 V
|
45 Hz～65 Hz
|
0.14 % + 18000
|
10 mV
|
400 mA
|
|
65 Hz～1 kHz
|
0.15 % + 18000;
|
|
102 V～329.99 V
|
45 Hz～65 Hz
|
0.14 % + 18000
|
10 mV
|
120 mA
|
|
65 Hz～1 kHz
|
0.15 % + 18000
|
|
330 V～1020.0 V
|
45 Hz～65 Hz
|
0.14 % + 180000
|
100 mV
|
40 mA
|
|
65 Hz～1 kHz
|
0.15 % + 180000
|
|
交流電流正弦波(1)
|
|
量程
|
頻率
|
技術指標(%輸出+μA)
|
最大順從電壓(2)
|
|
29.0μA～329.9μA
|
45 Hz～65 Hz
|
0.25 % + 0.75
|
3.3 V
|
|
65 Hz～1 kHz
|
0.26 % + 0.75
|
|
0.33 mA～3.2999 mA
|
45 Hz～65 Hz
|
0.22 % + 0.9
|
6.5 V
|
|
65 Hz～1 kHz
|
0.23 % + 0.9
|
|
3.3 mA～32.999 mA
|
45 HZ～65 Hz
|
0.10 % + 12
|
44 V
|
|
65 Hz～1 kHz
|
0.19 % + 12
|
|
33 mA～329.99 mA
|
45 Hz～65 Hz
|
0.10 % + 120
|
25 V
|
|
65 Hz～1 kHz
|
0.19 % + 120
|
|
0.33 A～1.0999 A
|
45 Hz～65 Hz
|
0.10 % + 1200
|
4 V
|
|
65 Hz～1 kHz
|
0.24 % + 1200
|
|
1.1 A～2.9999 A
|
45 Hz～65 Hz
|
0.10 % + 1500
|
4 V
|
|
65 Hz～1 kHz
|
0.28 % + 1500
|
|
3.0 A～10.999 A
|
45 Hz～65 Hz
|
0.25 % + 6000
|
3 V
|
|
65 Hz～1 kHz
|
0.40 % + 6000
|
|
11 A～20.500 A
|
45 Hz～65 Hz
|
0.50 % + 15000
|
3 V
|
|
65 Hz～1 kHz
|
0.52 % + 15000
|
(1)最大感性負載：2.5 H；(2) LCOMP ON，用于驅動感性負載，45-65 Hz時可用
電阻、功率和頻率技術指標
技術指標是指1年期，tcal ± 5 °C下的技術指標
|
電阻
|
|
量程
|
技術指標
%輸出或Ω
|
最大峰值電流
|
|
0Ω
|
0.01Ω
|
220 mA
|
|
1Ω
|
1.0 %
|
220 mA
|
|
1.9Ω
|
0.5 %
|
220 mA
|
|
10Ω
|
0.15 %
|
220 mA
|
|
19Ω
|
0.1 %
|
160 mA
|
|
100Ω
|
0.04 %
|
70 mA
|
|
190Ω
|
0.04 %
|
50 mA
|
|
1000Ω
|
0.025 %
|
22 mA
|
|
1.9 kΩ
|
0.025 %
|
16 mA
|
|
10 kΩ
|
0.025 %
|
3 mA
|
|
19 kΩ
|
0.029 %
|
1.6 mA
|
|
100 kΩ
|
0.038 %
|
0.3 mA
|
|
190 kΩ
|
0.042 %
|
0.16 mA
|
|
1 MΩ
|
0.04 %
|
30μA
|
|
1.9 MΩ
|
0.04 %
|
16μA
|
|
10 MΩ
|
0.1 %
|
3μA
|
|
19 MΩ
|
0.15 %
|
1.6μA
|
|
100 MΩ
|
0.5 %
|
300 nA
|
|
190 MΩ
|
1.0 %
|
160 nA
|
|
直流功率
|
|
電壓量程
|
電流量程
|
|
0.33 mA～3.2999 mA
|
3.3 mA～329.99 mA
|
0.33 A～2.9999 A
|
3 A～20.5 A
|
|
± (%功率輸出)
|
|
33 mV ～1020 V
|
0.15
|
0.11
|
0.22
|
0.54
|
|
交流功率*
|
|
電壓量程
|
電流量程
|
|
3.3 mA～8.9999 mA
|
9 mA～32.999 mA
|
33 mA～89.99 mA
|
90 mA～329.99 mA
|
|
技術指標，45 Hz～65 Hz，，PF = 1,
± (%功率輸出)
|
|
33 mV ～329.999 mV
|
0.58
|
0.45
|
0.58
|
0.45
|
|
330 mV ～1020 V
|
0.51
|
0.36
|
0.51
|
0.36
|
|
電壓量程
|
電流量程
|
|
0.33 A～0.899 A
|
0.9 A～2.199 A
|
2.2 A～4.499 A
|
4.5 A～20.5 A
|
|
技術指標，45 Hz～65 Hz，PF = 1,
± (%功率輸出)
|
|
33 mV ～329.999 mV
|
0.59
|
0.46
|
0.56
|
0.72
|
|
330 mV ～1020 V
|
0.52
|
0.37
|
0.49
|
0. 67
|
*雙交流輸出的相位調整范圍為0° ～ ± 179.9°
|
頻率
|
|
頻率量程
|
分辨力
|
技術指標，tcal
|
|
45.00 Hz～119.99 Hz
|
0.01 Hz
|
0.0050 % ± 2 mHz
|
|
120.0 Hz～1000.0 Hz
|
0.1 Hz
|
選件技術指標
|
兆歐表校準選件
|
|
功能
|
量程
|
最佳一年技術指標
|
|
電阻
|
10 kΩ～18 GΩ
|
0.20 %
|
|
電壓
|
0 V～1575 V dc峰值
|
1 %
|
|
電流
|
10 mA dc峰值
|
|
|
示波器校準選件
|
|
功能
|
量程
|
最佳一年技術指標
|
|
直流電壓
|
0 V～± 2.2 V (50Ω)
|
± 0.25 %
|
|
0 V～± 33 V (1 MΩ)
|
|
交流電壓
|
± 1.8 mV～± 2.2 V p-p (50Ω)
|
± 0.25 %
|
|
方波
|
± 1.8 mV～± 105 V p-p (1 MΩ)
|
|
|
快沿
|
4.5 mV～2.75 V p-p (50Ω)
|
<1 ns上升時間
|
|
平頂正弦波
|
50 Hz～200 MHz
|
± 1.5 %平坦
|
|
時間標記
|
5 s～2 ns
|
± 25 ppm
|
|
通用技術指標
|
|
標準接口
|
RS-232和以太網
|
|
溫度
|
工作：0 °C～50 °C
|
|
校準(tcal)：15 °C～35 °C
|
|
儲存：-20 °C～+70 °C
|
|
相對濕度
|
工作：<80 %，30 °C
<70 %，40 °C
<40 %，50 °C
|
|
儲存：<95 %，無凝結
|
|
海拔
|
工作：2,000 m (6,500 ft)最高
|
|
非工作：12,200 m (40,000 ft)最高
|
|
安全性
|
符合EN 61010-1:2001、CAN/CSA-C22.2 No. 61010-1-04、UL 61010-1:2004
|
|
模擬低隔離
|
20 V
|
|
EMC
|
符合EN 61326-1:2006
|
|
功耗
|
600 VA
|
|
尺寸(深×寬×高)
|
53.8 cm × 43.2 cm × 44.3 cm × 19.3 cm (包括把手)
(21.2 in × 17 in × 17.5 in × 7.6 in)
|
|
重量
|
22 kg (48 lb)
|
|
型號
|
描述
|
|
5080A
|
多產品校準器主機
|
|
5080A/MEG
|
多產品校準器主機，配有兆歐表校準選件
|
|
5080/SC
|
多產品校準器主機，配有示波器校準選件
|
|
5080A/SC/MEG
|
多產品校準器主機，配有兆歐表和示波器校準選件
|
|
5080/CAL
|
配合5080A使用的校準軟件
|
|
MET/CAL/TEAM
|
Normal
0
7.8磅
0
2
false
false
false
EN-US
ZH-CN
X-NONE
/* Style
Definitions */
table.MsoNormalTable
{mso-style-name:普通表格;
mso-tstyle-rowband-size:0;
mso-tstyle-colband-size:0;
mso-style-noshow:yes;
mso-style-priority:99;
mso-style-parent:"";
mso-padding-alt:0cm 5.4pt 0cm 5.4pt;
mso-para-margin:0cm;
mso-para-margin-bottom:.0001pt;
mso-pagination:widow-orphan;
font-size:10.5pt;
mso-bidi-font-size:11.0pt;
font-family:"Calibri","sans-serif";
mso-ascii-font-family:Calibri;
mso-ascii-theme-font:minor-latin;
mso-hansi-font-family:Calibri;
mso-hansi-theme-font:minor-latin;
mso-bidi-font-family:"Times New Roman";
mso-bidi-theme-font:minor-bidi;
mso-font-kerning:1.0pt;}
MET/CAL/TEAM
|
通用配件:
|
配件
|
描述
|
|
9100-200
|
Normal
0
7.8磅
0
2
false
false
false
EN-US
ZH-CN
X-NONE
/* Style
Definitions */
table.MsoNormalTable
{mso-style-name:普通表格;
mso-tstyle-rowband-size:0;
mso-tstyle-colband-size:0;
mso-style-noshow:yes;
mso-style-priority:99;
mso-style-parent:"";
mso-padding-alt:0cm 5.4pt 0cm 5.4pt;
mso-para-margin:0cm;
mso-para-margin-bottom:.0001pt;
mso-pagination:widow-orphan;
font-size:10.5pt;
mso-bidi-font-size:11.0pt;
font-family:"Calibri","sans-serif";
mso-ascii-font-family:Calibri;
mso-ascii-theme-font:minor-latin;
mso-hansi-font-family:Calibri;
mso-hansi-theme-font:minor-latin;
mso-bidi-font-family:"Times New Roman";
mso-bidi-theme-font:minor-bidi;
mso-font-kerning:1.0pt;}
10匝和50匝線圈，1000安匝
|
|
5500A/COIL
|
50匝線圈選件，1000安匝
|
|
5080A-MEG
|
兆歐表校準選件(僅限福祿克服務中心安裝)
|
|
5080A/CASE
|
運輸箱
|
