維氏硬度計 |
|
| 型 號：THV/THVS/THVP-5S/5 |
| 品 牌：時代儀器 |
| 技術指標：測量范圍:400μm |
 |

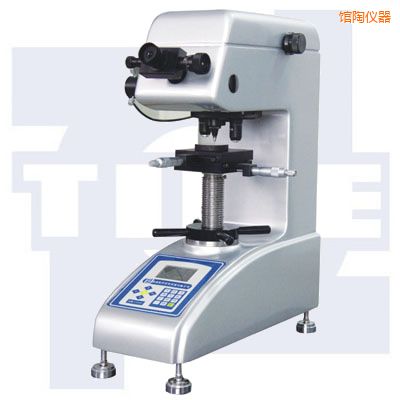

館陶維氏硬度計-THV/THVS/THVP-5S/5-時代儀器
性能介紹
THV-5S/5分為手動轉塔和自動轉塔兩種。內置計算器，通過鍵盤輸入直接在LCD顯示測試結果，，避免人工原始查表。
THVS/THVP-5S/5維氏硬度計造型新穎、美觀，具有良好的可靠性，可操作性和直觀性。
采用計算機軟件控制， 400X高倍率光學測量系統，高精度光電傳感器等技術實現測量裝置與壓頭自動切換。
通過軟件輸入，光源的強弱自動調節，，并選擇維氏和努氏試驗方法、保持時間、文件號、儲存等。
提供了各種硬度值的轉換表。
在LCD大屏顯示試驗方法、試驗力、壓痕長度、硬度值、試驗力保持時間、測量次數、試驗結果數據處理。
內置打印機。
適用于測定鋼、有色金屬、IC薄片、薄塑料、金屬薄片、涂層、電鍍層、表面覆層、層壓金屬、熱處理碳化層和滲碳層深度與硬度梯度。
適用于測定鋼、有色金屬、IC薄片、薄塑料、金屬薄片、涂層、電鍍層、表面覆層、層壓金屬、熱處理碳化層和滲碳層深度與硬度梯度。
技術規格
|
型號
|
THV-5S
|
THVS-5S
|
THVP-5S
|
THV-5
|
THVS-5
|
THVP-5
|
|
標尺
|
HV0.2, HV0.5, HV1.0, HV2.0, HV3.0, HV5.0
|
|
試驗力
|
0.2 , 0.5 ,1.0 , 2.0 , 3.0 , 5.0kgf
|
|
試驗力選擇
|
旋鈕
|
|
符合標準
|
EN-SO6507 GB/T4340 ASTMandJIS
|
|
加卸載
|
自動
|
|
試驗保持時間
|
1to99s
|
|
轉塔
|
手動
|
電動
|
|
目鏡發大倍數
|
10X
|
|
模擬目鏡
|
■
|
|
|
■
|
|
|
|
數字式目鏡
|
|
■
|
■
|
|
■
|
■
|
|
目鏡分辨率
|
0.5μm
|
0.5μm
|
0.125μm
|
0.5μm
|
0.5μm
|
0.125μm
|
|
物鏡倍率
|
10×，20×
|
|
總放大倍率
|
100×（觀察）, 200×（測量）
|
|
測量范圍
|
400μm
|
|
濾色片
|
藍色
|
|
光源
|
5V/3W LED
|
|
顯示
|
對角線長度、硬度值、轉換值、試驗力N，kf
|
|
硬度值
|
5位
|
|
對角線長度
|
4位（D1,D2）
|
|
打印機RS232
|
|
■
|
■
|
|
■
|
■
|
|
數據統計
|
|
■
|
■
|
|
■
|
■
|
|
轉換HR、HB
|
|
|
■
|
|
|
■
|
|
測試高度
|
85mm
|
|
測試寬度
|
120mm
|
|
XY臺尺寸
|
100×100mm
|
|
XY移動
|
25×25mm
|
|
XY分辨率
|
0.01mm
|
|
工作溫度
|
10℃to38℃
|
|
濕度
|
10%to90%
|
|
機器尺寸
|
490×310×553mm
|
|
重量
|
40kg
|
|
電源
|
220V，60/50Hz
|
|
|
|
|
|
|
|
|
|
|
|
|
|
標準配置
|
序號
|
名稱
|
數量
|
序號
|
名稱
|
數量
|
|
1
|
主機
|
1
|
13
|
水平泡
|
1
|
|
2
|
附件箱
|
1
|
14
|
防塵罩
|
1
|
|
3
|
10×測微目鏡
|
1
|
15
|
使用說明書
|
1
|
|
4
|
X-Y試臺
|
1
|
16
|
產品合格證書
|
1
|
|
5
|
砝碼
|
5
|
17
|
保修卡
|
1
|
|
6
|
水平調節螺釘組件
|
4
|
18
|
硬度換算表
|
1
|
|
7
|
電源線
|
1
|
|
選項附件（可特殊定貨）
|
|
|
8
|
保險絲
|
1
|
19
|
打印機
|
1
|
|
9
|
內六角扳手
|
7
|
20
|
努氏壓頭
|
1
|
|
10
|
十字螺絲刀
|
1
|
21
|
圓柱試臺
|
1
|
|
11
|
標準硬度塊：HV5，，HV0.2
|
2（各一塊）
|
22
|
薄形零件試臺(專打薄皮零件)
|
1
|
|
12
|
塑料吸盤
|
1
|
23
|
平口鉗
|
1
|
|
